طراحی خم CNC چیست و چگونه انجام می شود؟

طراحی خم CNC یکی از مهمترین مراحل در تولید قطعات شیت متال و ورق کاری صنعتی است . در این فرایند ، قطعات به گونه ای طراحی می شوند که پس از برش و خم کاری توسط دستگاه های پرس برک CNC ، دقیقا مطابق ابعاد و مشخصات مورد نظر ساخته شوند .

یک طراحی اصولی خم CNC باعث کاهش خطا های تولید ، افزایش دقت مونتاژ و کاهش هزینه های ساخت می شود . به همین دلیل طراحی صحیح خم ها از اهمیت بسیار بالایی در صنایع فلزی برخوردار است .

خم CNC چیست ؟

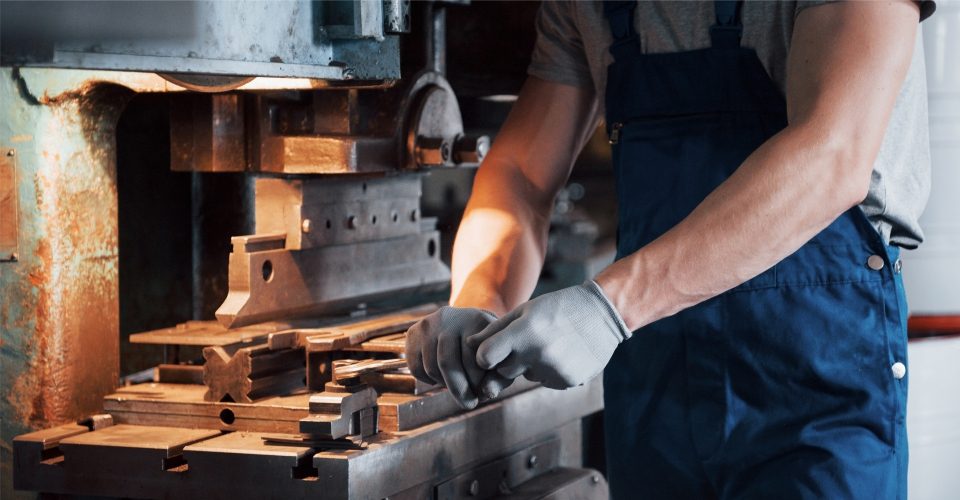

خم CNC فرایندی است که در آن ورق فلزی توسط دستگاه پرس برک (Press Break) و با استفاده از سنبه و ماتریس خم می شود .

دستگاه های CNC با دقت بسیار بالا زاویه و محل خم را کنترل می کنند و امکان تولید قطعات پیچیده با تکرار پذیری بالا را فراهم می سازند .

این روش در ساخت تابلو برق ، رک های صنعتی ، باکس های فلزی ، تجهیزات مخابراتی ، دستگاه های صنعتی و بسیاری از محصولات فلزی کاربرد دارد .

مراحل طراحی خم CNC

1. بررسی قطعه و شرایط تولید

در ابتدا نوع قطعه ، ضخامت ورق ، جنس متریال و تعداد خم ها بررسی می شود تا طراحی متناسب با امکانات تولید انجام گیرد .

2. طراحی سه بعدی قطعه

مدل سه بعدی قطعه در نرم افزار هایی مانند SolidWorks طراحی می شود . در این مرحله محل تمامی خم ها ، سوراخ ها و اتصالات مشخص می گردد .

3. تعیین شعاع خم

شعاع خم یکی از مهم ترین پارامتر های طراحی است .انتخاب صحیح شعاع خم باعث جلوگیری از ترک خوردگی ، تغییر شکل و خطا های تولید خواهد شد .

4. محاسبه K-Factor و Bend Allowance

برای دستیابی به ابعاد دقیق پس از خم کاری ، ضرایب خم مانند K-Factor و Bend Allowance محاسبه می شوند .

این محاسبات باعث می شود طول باز شده قطعه (Flat Pattern) کاملا دقیق باشد .

5. بررسی تداخل خم ها

در طراحی حرفه ای خم CNC باید از برخورد قطعه با ابزار خم کاری جلوگیری شود . به همین دلیل تمامی خم ها و ترتیب اجرای آن ها بررسی می شوند .

6. استخراج فایل ساخت

پس از نهایی شدن طراحی ، فایل DXF و نقشه های ساخت برای برش لیزر و خم کاری CNC آماده می شوند .

نکات مهم در طراحی خم CNC

برای دستیابی به بهترین نتیجه باید موارد زیر را رعایت شوند :

• انتخاب صحیح شعاع خم

• رعایت فاصله مناسب سوراخ ها از محل خم
• تعیین دقیق زاویه خم
• توجه به ضخامت ورق
• در نظر گرفتن محدودیت های دستگاه پرس برک
• جلوگیری از تداخل ابزار و قطعه

رعایت این اصول باعث افزایش کیفیت تولید و کاهش دوباره کاری خواهد شد .

مزایای طراحی اصولی خم CNC

• افزایش دقت ابعادی قطعات
• کاهش ضایعات تولید
• کاهش هزینه ساخت
• افزایش سرعت تولید
• مونتاژ آسان تر قطعات
• بهبود کیفیت محصول نهایی

کاربرد های طراحی خم CNC

طراحی خم CNC در صنایع مختلف مورد استفاده قرار می گیرد :

• تابلو برق صنعتی
• رک و کابینت فلزی
• تجهیزات مخابراتی
• صنایع غذایی
• ماشین آلات صنعتی
• تجهیزات پزشکی
• صنایع نفت و گاز
• سازه های فلزی

خدمات طراحی خم CNC در میراصنعت

در میراصنعت خدمات تخصصی طراحی خم CNC با استفاده از نرم افزار های مهندسی و بر اساس شرایط واقعی تولید ارائه می شود . تمامی طراحی ها با در نظر گرفتن دستگاه های برش لیزر و پرس برک انجام شده و فایل های استاندارد DXF و نقشه های ساخت آماده تحویل می گردند .

هدف ما ارائه طراحی هایی است که علاوه بر دقت بالا ، کاملا قابل تولید بوده و کمترین هزینه ساخت را برای مشتری به همراه داشته باشند .
